EWS - Erdwärmesonden (NEU: Pro-Version 5.6)
Download
zur Downloadseite: EWS
Programm-Beschrieb
Mit Hilfe des Programms EWS lassen sich Vorlauf- und Rücklauftemperaturen sowie Leistungen von Erdwärmesonden monatsweise über eine Zeitdauer bis zu 200 Jahren berechnen. Zusätzlich besteht die Möglichkeit, Erdwärmesonden mit Direktkühlung zu simulieren. Damit ist eine Dimensionierung von Einzelsonden und Sondenfeldern nach der aktuellen Norm SIA 384/6 möglich. Das Programm erlaubt die Erfassung aller relevanter Einflussparameter wie z.B. Sondentyp, Hinterfüllung, Sondenanordnung, Lastprofil, Geologie etc.
Ein detailliertes Benutzerhandbuch inklusive Installationsanleitung kann hier heruntergeladen werden.

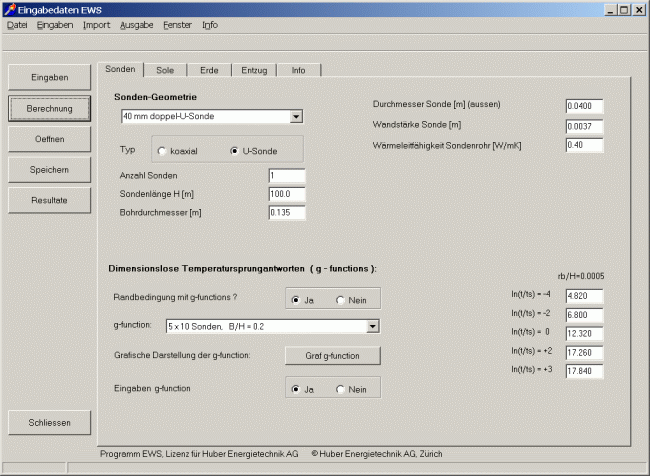

Eingabe der Erdsonden in der Grundversion des Programms EWS.

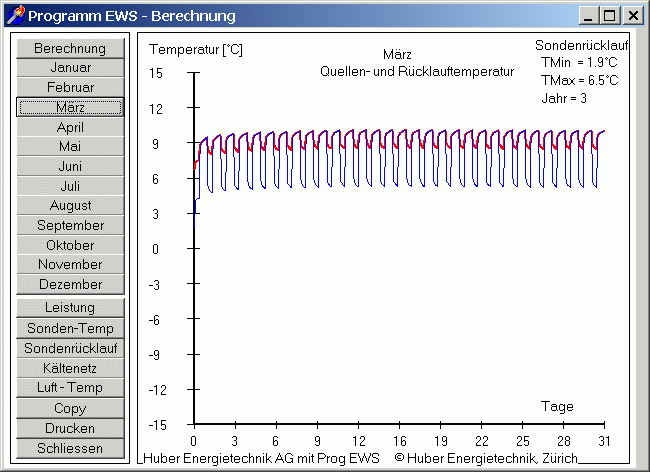

Die Erdsonden werden im Stundenschritt berechnet und grafisch dargestellt.

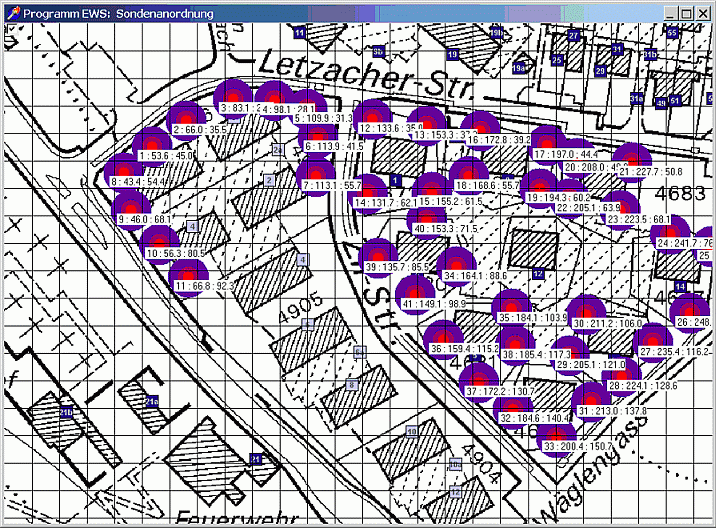

Eingabe der Sondenanordnung in der Vollversion des Programms EWS. Die Sondenstandorte können mit der Maus am Bildschirm verschoben werden. Ein massstäblicher Plan kann hinterlegt werden.
Das Programm EWS läuft auf PCs mit Windows 7, Windwos 8, Windows 10 oder Windows 11 und benötigt 50MB freien Speicher. Das Programm kann in jeden beliebigen Ordner installiert werden, auf dem Sie eine Schreibberechtigung haben (nicht aber in das Verzeichnis „c:\Programme“ oder „c:\Programme (x86)“, da der Benutzer dafür nur reduzierte Berechtigungen hat).
Der Erwerb einer Programm-Lizenz berechtigt zur Installation des Programms EWS auf einem Einzelplatz-Rechner des Kunden. Wird der Rechner ausschliesslich durch eine Person genutzt, so kann die Lizenz ohne Aufpreis auch an einem Zweit-Arbeitsplatz (z.B. Laptop oder Heim-PC) installiert werden. Beim Kauf eines Ersatz-PCs kann zusätzlich, gegen Verrechnung einer Umschreibgebühr von Fr. 320.- + MwSt. eine dritte Lizenznummer beantragt werden.
Das Progrmm ist nur als Download erhältlich, es erfolgt keine physische Auslieferung. Mit einer Lizenz darf das Programm auf einem PC ohne zeitliche Begrenzung genutzt werden.
Testen Sie unser Erdsondenprogramm EWS. Eine Probeversion können Sie hier gratis herunterladen . Die Probeversion kann auf dem Blatt "Info" -> "Lizenz" durch die Eingabe der Lizenznummer "4701" und der Firma "Probeversion" freigeschaltet werden.
Überzeugt Sie diese Probeversion, so wird daraus durch die einfache Eingabe der Lizenznummer eine funktionsfähige Vollversion. Bestellungen telefonisch (Tel. +41 44 227 79 78) oder per Email. Der Preis für eine Programmlizenz in der Grundversion beträgt Fr. 1'500.- (+MwSt), in der Vollversion Fr. 3'500.- (+MwSt) und in Pro-Version Fr. 4'500.- (+MwSt).
Übersicht Versionen
| Grundversion | Vollversion | Pro-Version | |
|---|---|---|---|
| Maximale Anzahl Sonden | 150 | 150 | 600 |
| Maximale Simulationsdauer | 200 Jahre | 200 Jahre | 200 Jahre |
| Produktspezifische Sondenwerte Zugriff auf Datenbank mit zahlreichen Spezifikationen von Sondenherstellern. |
x | x | x |
| Anzeige Temperaturverlauf über 1 Jahr | x | x | x |
| Bis zu 10 Erdschichten mit unterschiedlichen Stoffwerten | x | x | x |
| Direktkühlung und -Heizung Erdwärmesonden direkt auf TABS oder Lüftungsanlage geschaltet, ohne Wärmepumpe. Lüftungsfahrplan, Wärmetauscher und Zwischenkreis integriert. |
x | x | |
| Eingabe Entzug über Blatt "Lastprofil" Automatische Umrechnung von Heizleistungsbedarf des Gebäudes mittels Wärmepumpen-COP etc. |
x | x | |
| Berechnung des Druckverlustes im Sondenkreis | x | x | |
| Freie Sondenanordnung Die Sonden können auf einem hinterlegtem Plan (z.B. Katasterplan) frei platziert werden (ohne vorgegebene Abstände/Muster). |
x | x | |
| Kurzbericht Automaitsche Erstellung eines Kurzberichtes mit den wichtigsten Randbedingungen und Resultaten |
x | x | |
| Beispielbibliothek mit Variationsmöglichkeit
Beispiele 1 - 6 für Wärmepumpen-Erdwärmesonden zum Heizen und Kühlen, inkl. Freecooling und solarer Sondenregeneration. |
x | x | |
| Beispielbibliothek mit Variationsmöglichkeit
Beispiele 7 - 10 für Wärmepumpen-Erdwärmesonden zum Heizen und Kühlen, inkl. Anergienetze, Grundwassereinfluss, Energiepfähle und Aussenluftkühler zur Sondenregeneration. |
x | ||
| Vereinfachte Berücksichtigung von Nachbarsonden Nachbarsonden können im Plan platziert und in der Berechnung vereinfacht berücksichtigt werden. |
x | ||
| Grafische Anzeige des Verlaufs der Bodentemperatur | x | ||
| Integration von Solaranlagen im Sondenkreislauf | x | ||
| Berücksichtigung des Grundwasserflusses | x | ||
| Berechnung von Enegriepfählen mit Oberflächeneinfluss | x | ||
| Aussenluft-Rückkühler zur Sondenregeneration | x |
