Luft-Erdregister - Programm WKM

zur Downloadseite: WKM


Programm-Beschrieb

Erdregister dienen der Kühlung und Vorwärmung der Aussenluft, die durch Rohre im Erdreich geführt werden. Das Erdreich dient dabei einerseits als Speichermasse und andererseits als Kollektor. Richtig dimensionierte Erdregister können sowohl saisonal, als auch im Tagesverlauf ausgleichend wirken. Dem Kühleffekt im Sommer steht eine entsprechende Luftvorwärmung im Winter gegenüber. Richtig ausgelegt haben Erdregister die folgenden Eigenschaften:

  • Luftvorwärmung im Winter
  • Frostsicherheit für Wärmerückgewinnungsanlagen
  • Verzicht auf Heizregister für Wohnungslüftungen mit Wärmerückgewinnung
  • Luftvorwärmung als Wärmequelle für Luft-Wasser-Wärmepumpen
  • Kühlung im Sommer

Das Programm WKM erlaubt die Berechnung von Luft-Erdregistern. WKM steht für Widerstands-Kapazitäten-Modell und damit für die dem Programm zugrunde liegende Modellidee. Aus Wetterdaten berechnet das WKM-Programm den Jahresverlauf der Lufttemperatur am Austritt des Erdregisters und damit am Eintritt der Lüftungsanlage.

  • Jahressimulation einer Erdregisteranlage mit Wärmerückgewinnung und Bypass
  • beliebige Wetterstation aus Meteo-Norm (nicht inbegriffen) importierbar (Meteo-Format)

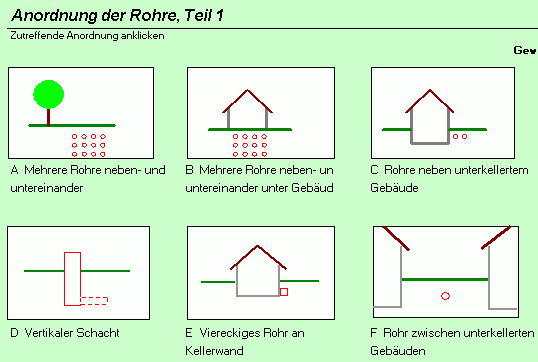

  • Berücksichtigung von Sammelkanälen und Schächten
  • Druckabfallsberechnung im Erdregister

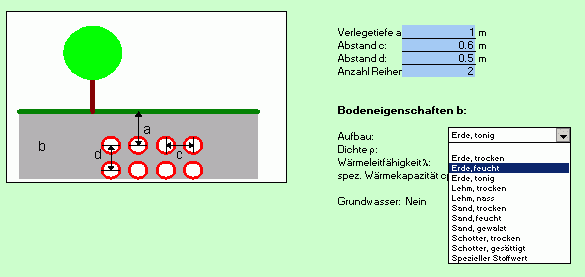

  • Vorschlagswerte für Rohrtyp und Stoffwerte des Erdreiches
  • Berücksichtigung des Kellereinflusses
  • Excel-Oberfläche für Eingabe und Ausgabe
  • Compiliertes Rechenmodul für Simulationsteil sorgt für kurze Rechenzeiten

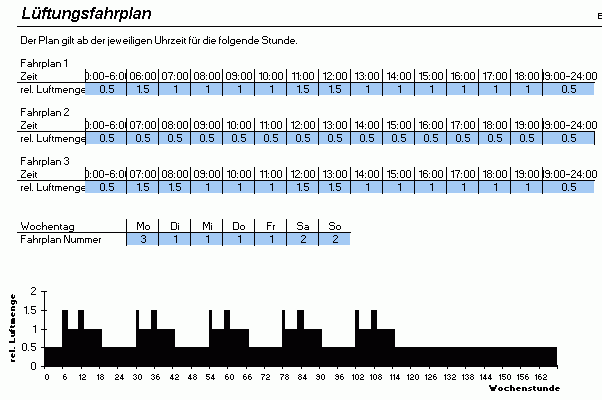

  • Wählbarer Lüftungsfahrplan mit variablem Volumenstrom
  • Berechnung des Kondenswasser-Anfalles
  • Zusammenfassende Resultatübersicht auf einem Ausgabeblatt

Ein detailliertes Benutzerhandbuch inklusive Installationsanleitung kann hier heruntergeladen werden.

WKM


WKM


WKM


Erforderliche Software: Excel 2000 oder 2013, 2016, 2019, 2021, 2024.

Das Programm ist nur als Download erhältlich und kann nicht versendet werden. Die Lizenz berechtigt die Nutzung des Programms auf einem Computer ohne zeitliche Begrenzung.

Testen Sie das Programm WKM. Eine Probeversion kann heruntergeladen werden. Die Lizenzkosten für einen PC betragen Fr. 1'800.- + MwSt (einmalige Lizenzkosten).
